Autodarts Grundplatte für Dart Scoring System

Diese Autodarts Grundplatte ist die stabile und saubere Basis, um dein AutoDarts-System ordentlich an der Wand zu montieren – mit dem entscheidenden Vorteil: Die drei Kameras werden automatisch im korrekten 120°-Winkel ausgerichtet. Damit sitzt jede Kamera von Anfang an in der vorgesehenen Geometrie, ohne „Pi mal Daumen“-Montage, Nachmessen oder schiefen Versatz. Das spart Zeit, reduziert Fehler bei der Ausrichtung und sorgt für ein reproduzierbares, sauberes Setup.

Die Grundplatte ist kompatibel zu unserem Autodarts Scoring System mit Kameraarmen und Beleuchtungsring.

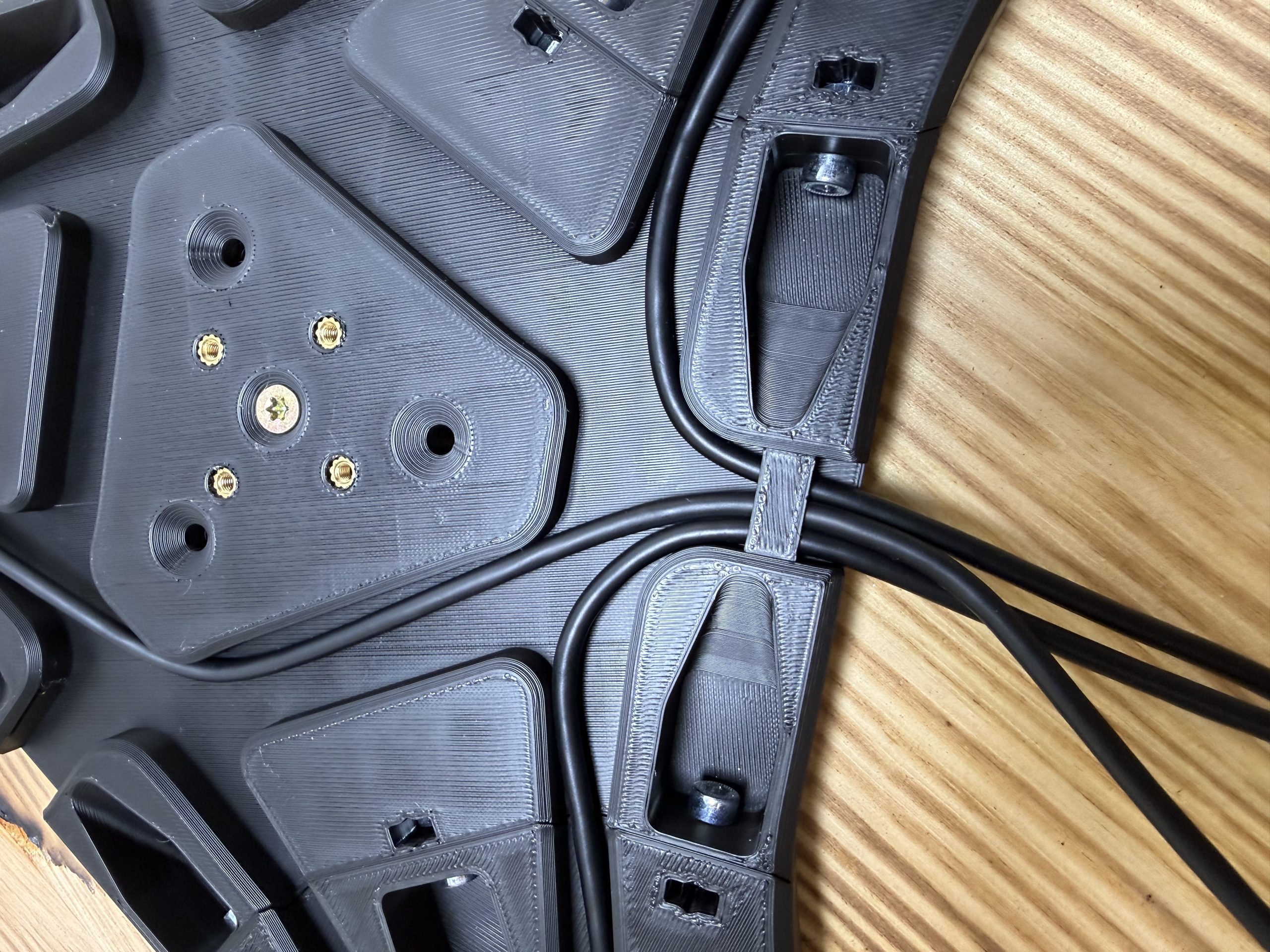

Die Grundplatte verfügt über integrierte Kabelführungen für ein aufgeräumtes Kabelmanagement. Zusätzlich ist ein Kabelauslass vorgesehen, über den das Netzkabel des LED-Bandes sauber geführt werden kann – ideal, wenn du das Setup dauerhaft installiert lassen willst.

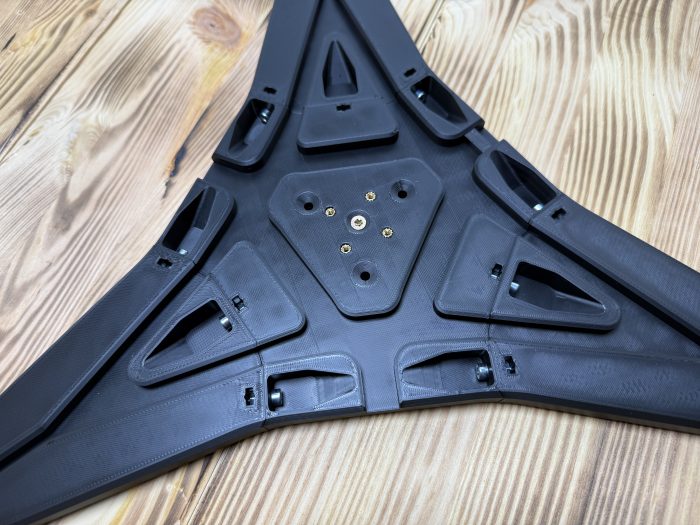

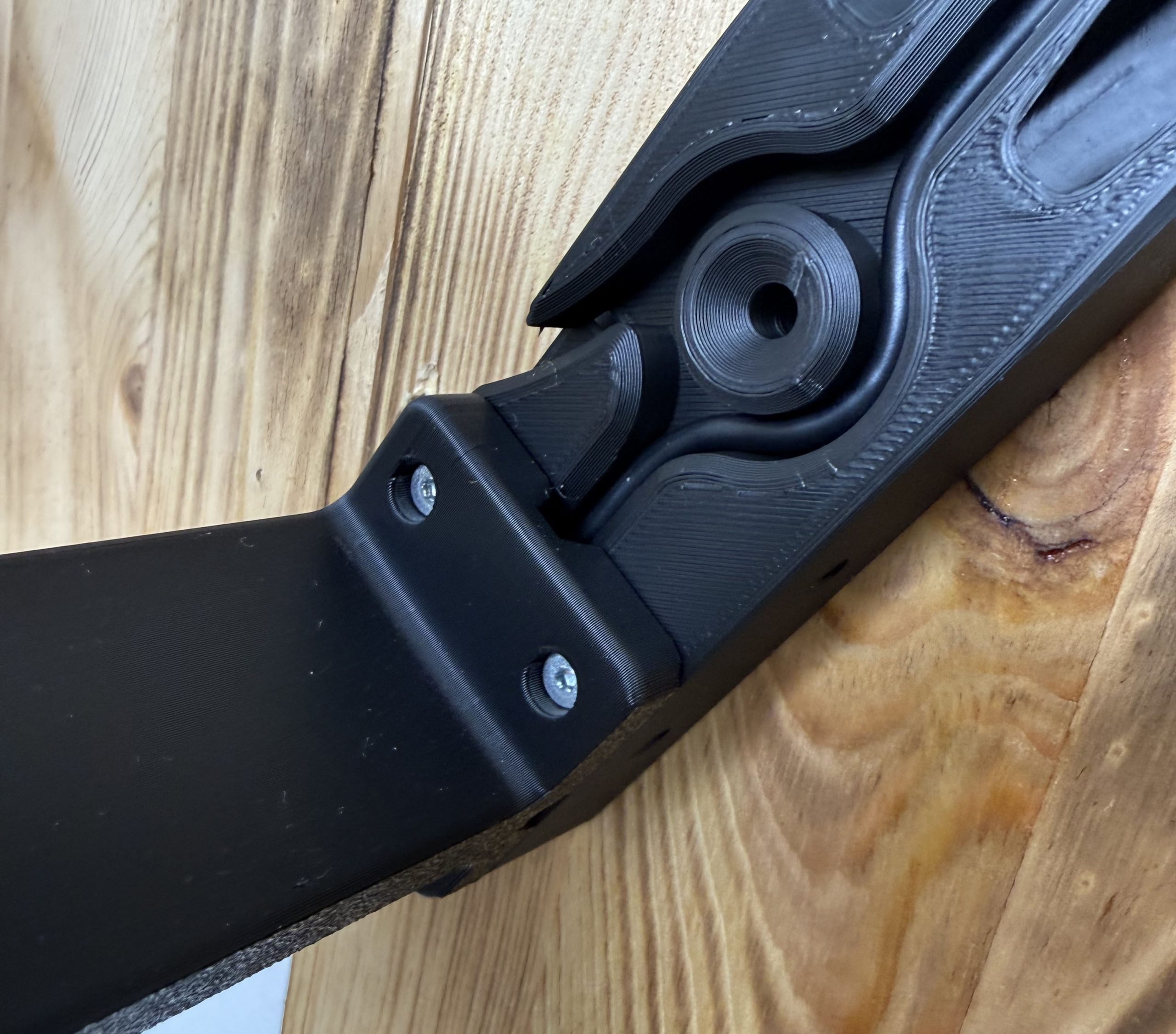

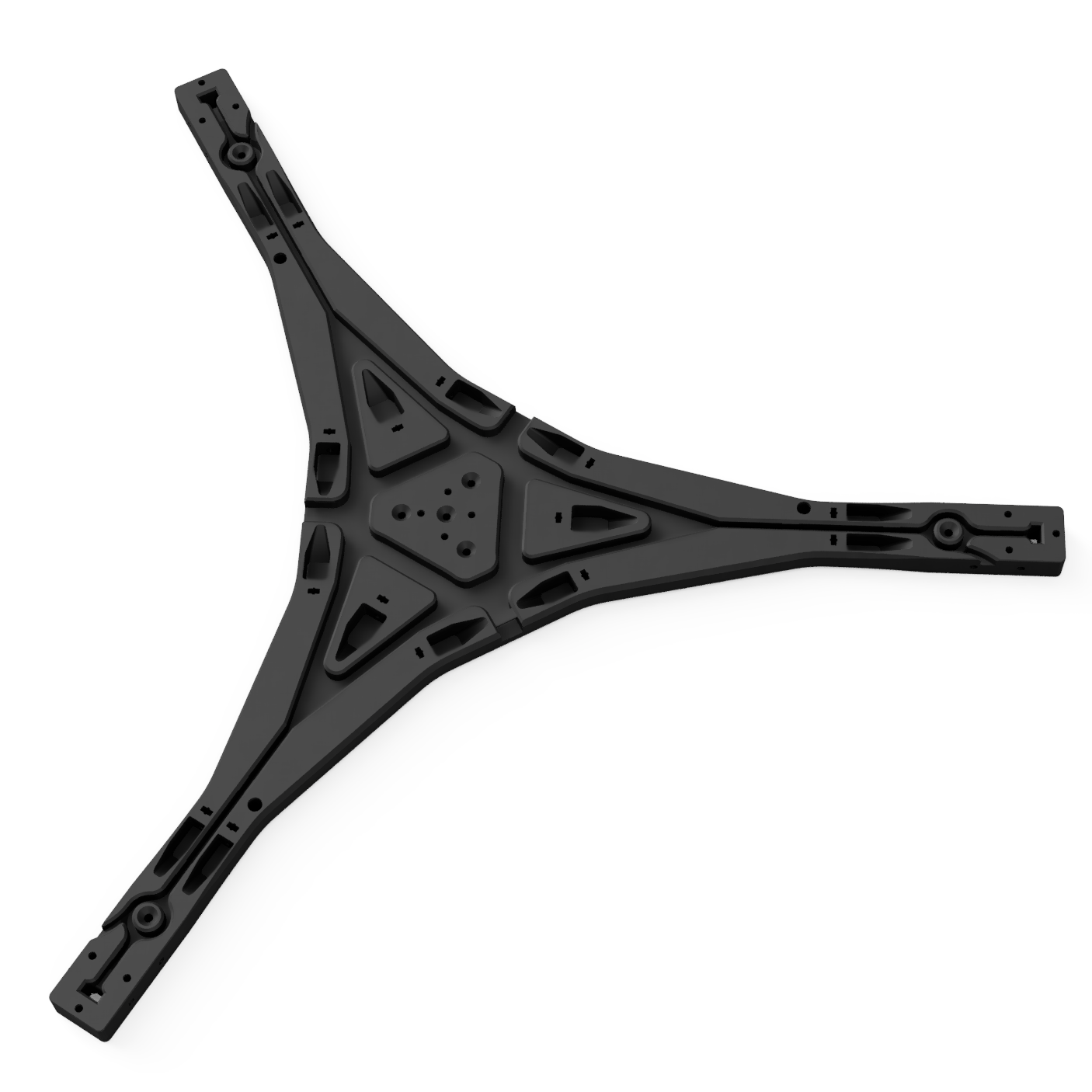

Die Grundplatte besteht aus 7 Einzelteilen, die zunächst zu einer kompletten Einheit verschraubt werden. Die Teile sind so konstruiert, dass sie im zusammengebauten Zustand die drei Montagearme exakt im 120°-Raster halten.

Lieferumfang

• 7-teiliger Grundplatten-Bausatz

• Alle Schrauben für den Zusammenbau der Grundplatte

Nicht im Lieferumfang

• Schrauben & Dübel zur Wandmontage (abhängig vom Wandtyp)

• AutoDarts System / Kameras / LED-Band / Netzteil / Kabel etc.

Montageanleitung

1) Bausatz vormontieren

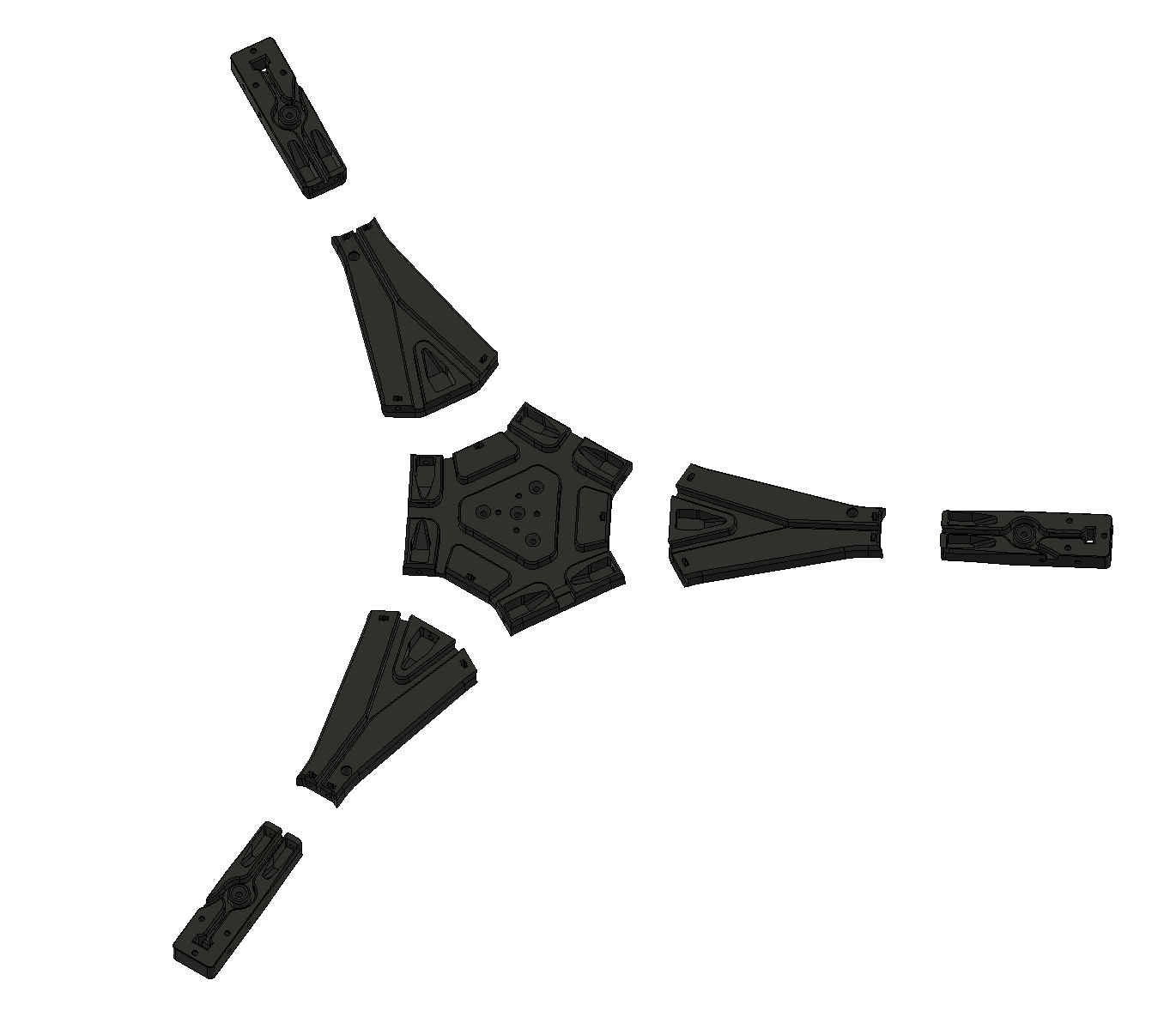

1. Lege alle 7 Teile wie auf dem Produktbild bereit.

2. Verbinde zuerst die Teile zu einer vollständigen Grundplatte (Zentralelement + Verbinder + Arme).

3. Ziehe die Schrauben gleichmäßig an, sodass alle Teile sauber anliegen.
   Tipp: Nicht „überdrehen“ – PLA ist stabil, aber wie jedes Kunststoffteil nicht für extremes Anzugsmoment gedacht.

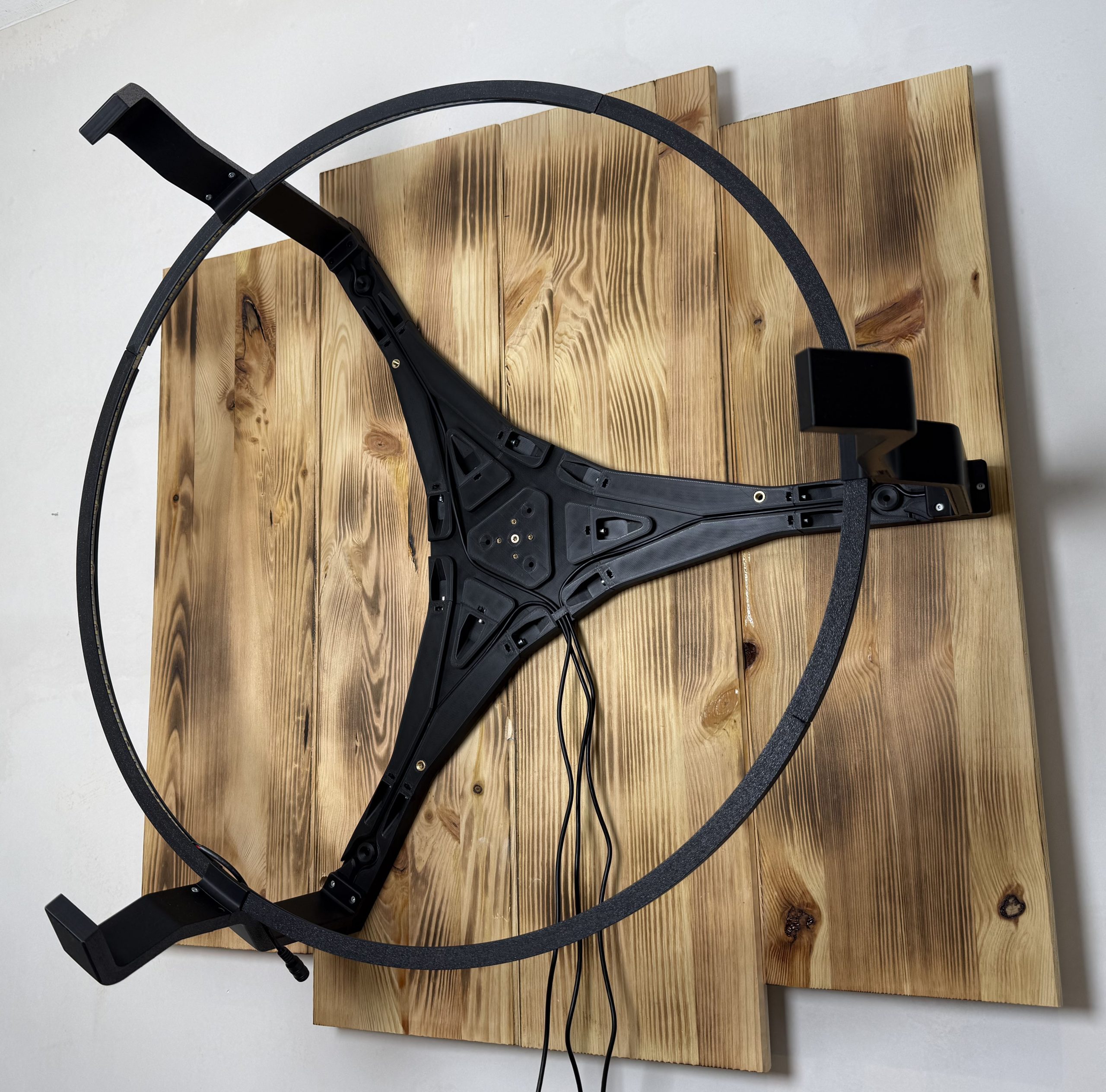

2) Grundplatte an der Wand befestigen

1. Mittlere Schraube setzen:
   Setze zuerst die Schraube in der Mitte als Fixpunkt (dadurch hängt die Platte bereits an der Wand und lässt sich noch leicht drehen).

2. Ausrichten:
   Richte die Grundplatte mit einer Wasserwaage sauber aus (waagerecht/gerade zum Board).

3. Arme verschrauben:
   Danach die drei Arme nacheinander mit je einer Schraube an der Wand befestigen.

3) Montage Autodarts System

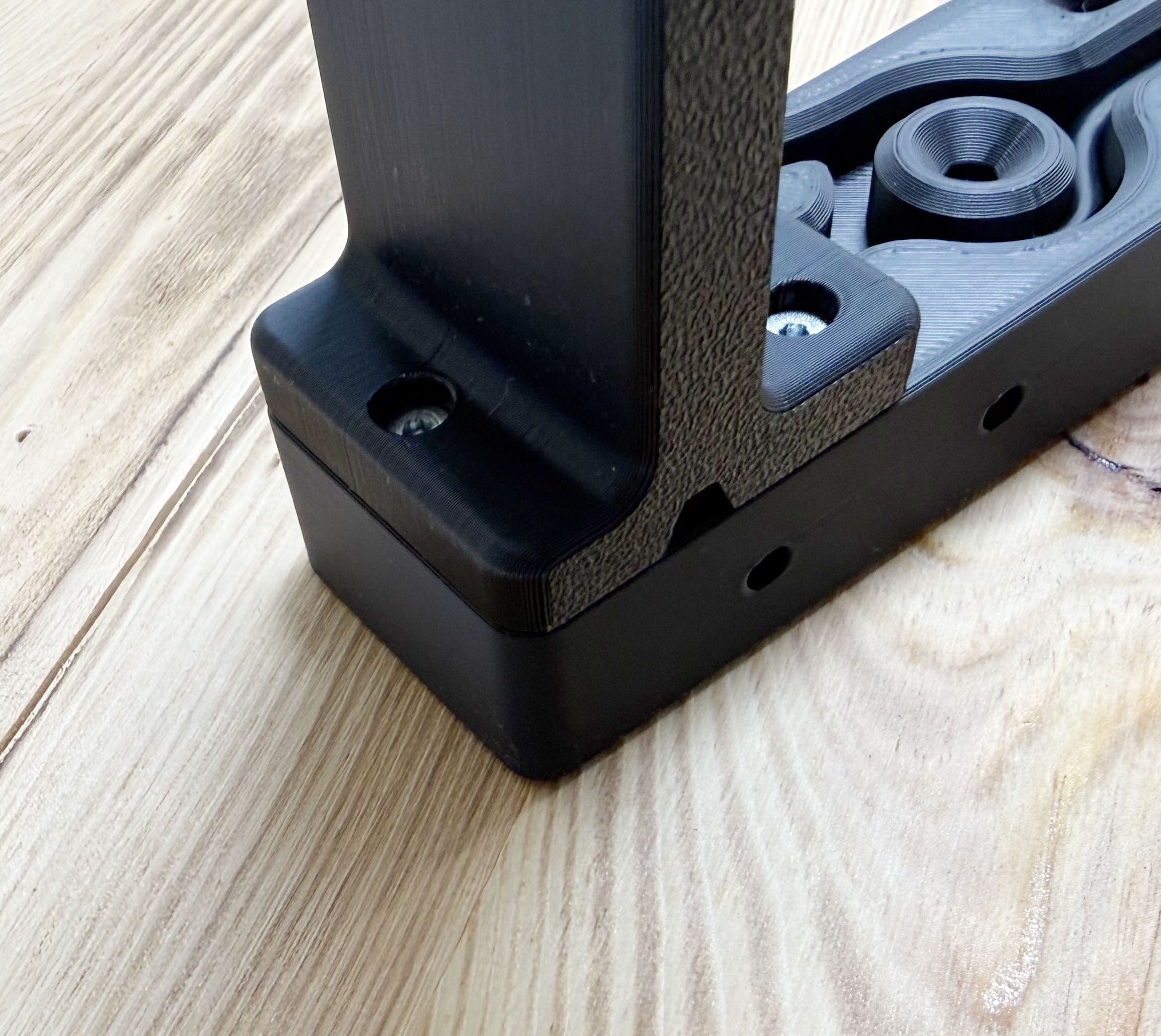

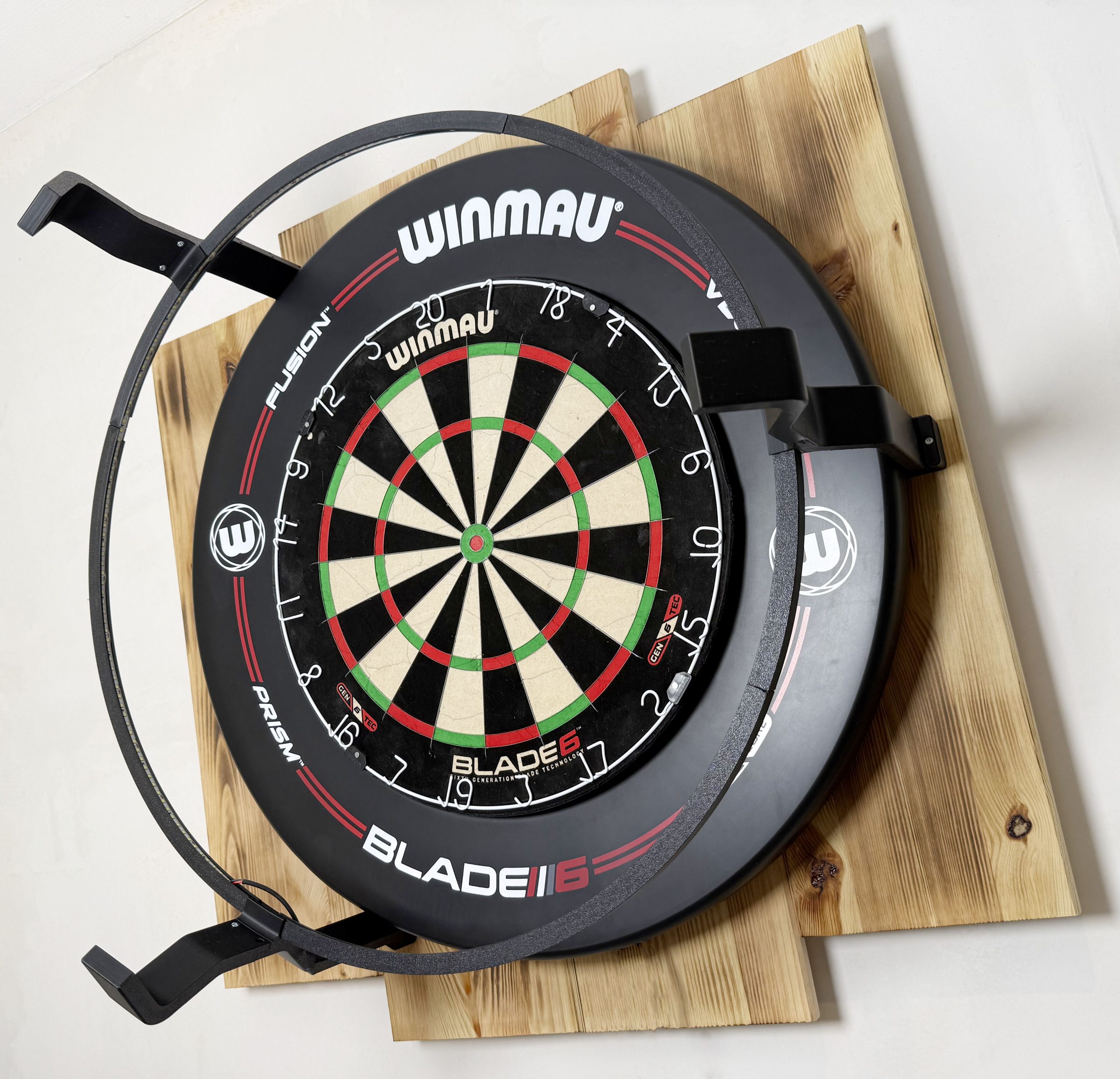

1. Montiere die Autodarts Kameraarme inkl. Beleuchtungsring auf die Grundplatte. (Kabel vorher in die Kamerarme einführen)

4) Kabel verlegen

1. Führe die Kamera- und Versorgungsleitungen entlang der integrierten Kabelführungen.

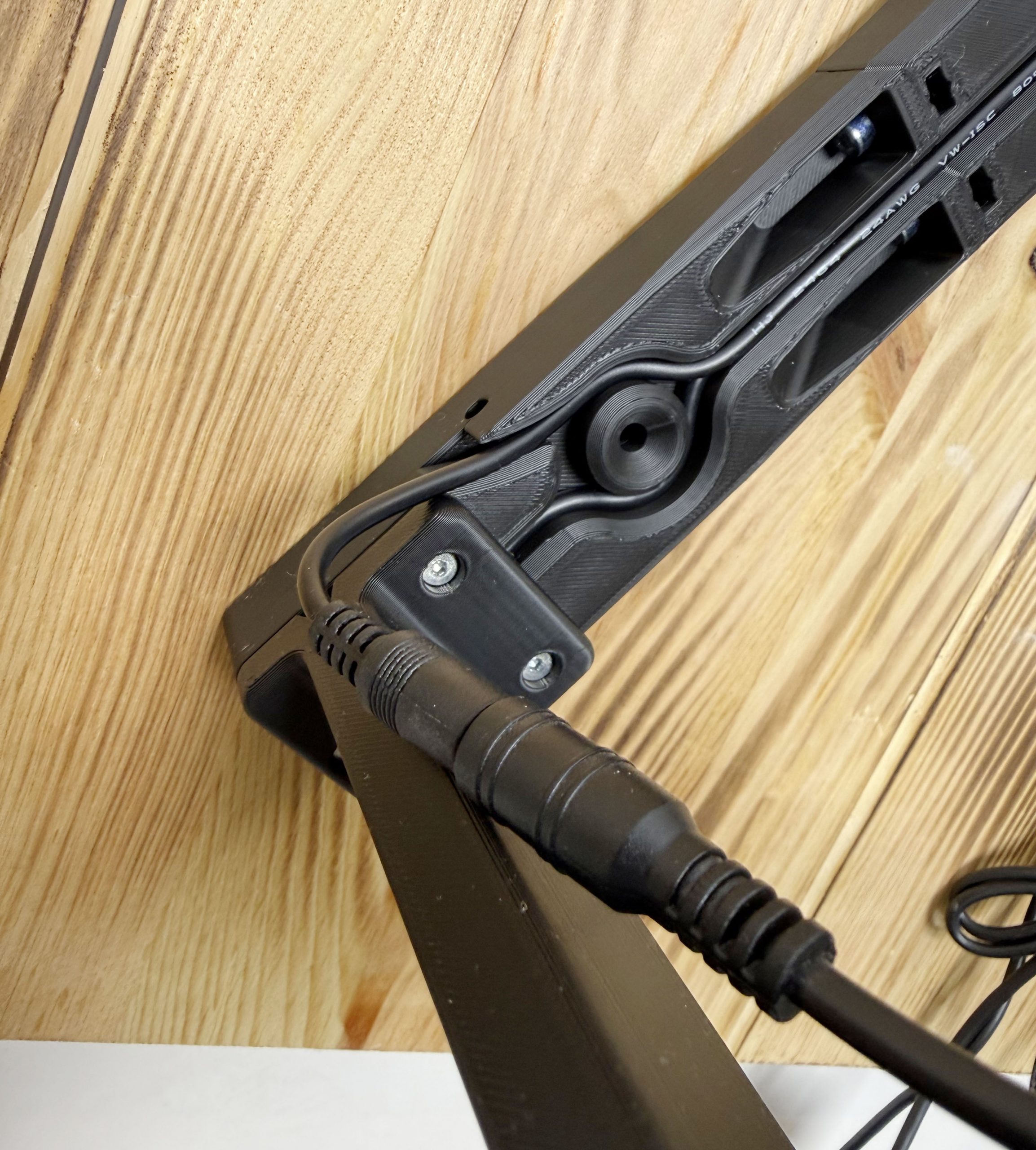

2. Nutze den Kabelauslass für das Netzkabel des LED-Bandes, damit es sauber aus dem Setup herausgeführt wird.

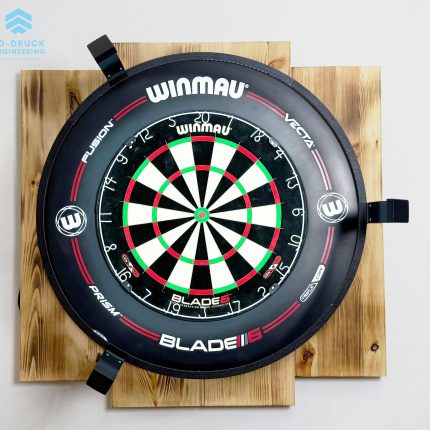

5) Dartboard montieren

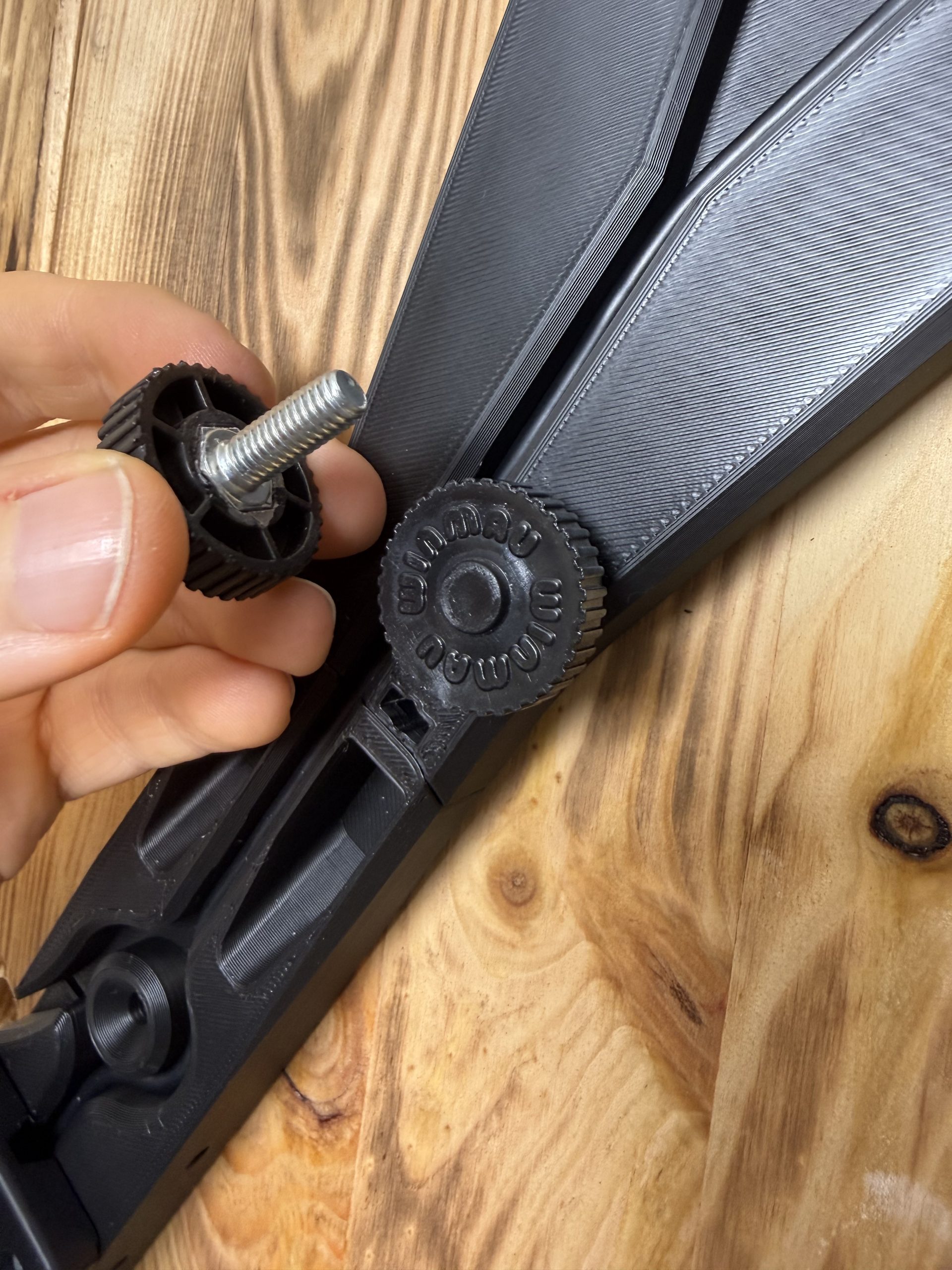

1. Entferne die drei Klemmschrauben des Rota Locks an deinem Dartboard und setze sie in die vorgesehenen Gewinde ein.

2. Befestige das Fixing Braket bzw. die Aufhängung des Dartboards im Zentrum der Grundplatte.

3. Dartboard aufhängen, ausrichten und fixieren.

Die in der Anzeigenbeschreibung angegebenen Namen bzw. Marken sind rechtlich geschützt und werden hier nur verwendet, um die Kompatibilität zu den entsprechenden Produkten zu beschreiben. Es handelt sich hierbei nicht um original Zubehör.
